Manuál k modulu¤
Součástky¤
| Označení | Typ | Hodnota | Počet |
|---|---|---|---|
| PMOD1 | PMOD konektor | — | 1 |
| C1–C4 | kondenzátor | 1 µF | 4 |
| R1–R4 | rezistor | 10 kΩ | 4 |
| SW1–SW4 | tlačítko | — | 4 |
1. Prázdná deska¤
Prázdná deska připravená k osazování.
2. Rezistory¤
Zapájejte rezistory R1, R2, R3 a R4 (10 kΩ) na horní stranu DPS.

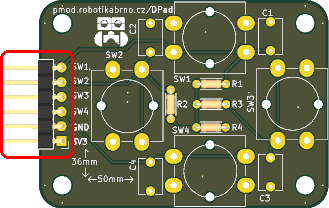

3. PMOD konektor¤
Zapájejte PMOD1 (PMOD konektor) na horní stranu DPS.

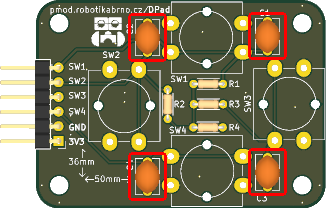

4. Kondenzátory¤
Zapájejte na horní stranu desky kondenzátory C1, C2, C3 a C4 (1 µF).

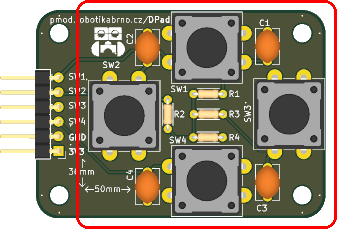

5. Tlačítka¤
Zapájejte SW1, SW2, SW3 a SW4 (tlačítko) na horní stranu desky.
