Manuál k modulu¤
Součástky¤
| Označení | Typ | Hodnota | Počet |
|---|---|---|---|
| C1–C3 | kondenzátor | 10 nF | 3 |
| J1 | pinový konektor 2.54 mm | — | 1 |
| R1–R6 | rezistor | 10 kΩ | 6 |
| U1 | rotační enkodér | PEC11R-4325F-S0012 | 1 |
1. Prázdná deska¤
Prázdná deska připravená k osazování.
2. Rezistory¤
Zapájejte rezistory R1, R2, R3, R4, R5 a R6 (10 kΩ) na horní stranu desky.

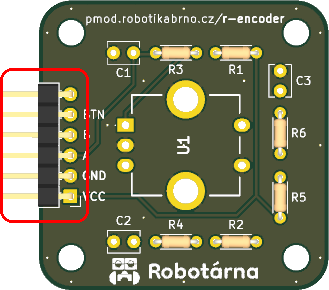

3. Pinový konektor 2.54 mm¤
Zapájejte pinový konektor J1 na horní stranu desky.

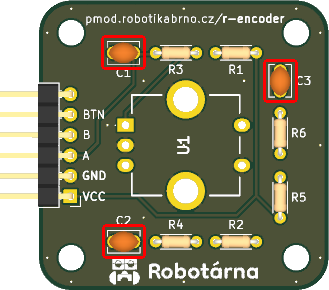

4. Kondenzátory¤
Zapájejte na horní stranu desky kondenzátory C1, C2 a C3 (10 nF).

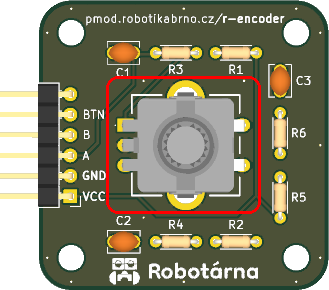

5. Rotační enkodér¤
Zapájejte rotační enkodér U1 (PEC11R-4325F-S0012) na horní stranu DPS.
