Manuál k modulu¤
Součástky¤
| Označení | Typ | Hodnota | Počet |
|---|---|---|---|
| IR1 | IR senzor | VS1838b | 1 |
| D1 | dioda | — | 1 |
| J1 | pinový konektor 2.54 mm | — | 1 |
| R1 | rezistor | 100 Ω | 1 |
1. Prázdná deska¤
Prázdná deska připravená k osazování.
2. Rezistor¤
Zapájejte rezistor R1 (100 Ω) na horní stranu DPS.

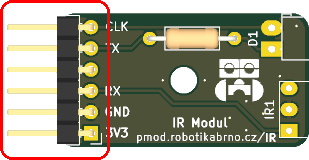

3. Pinový konektor 2.54 mm¤
Zapájejte pinový konektor J1 na horní stranu desky.

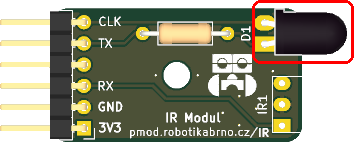

4. Dioda¤
Pozor
D1 (dioda) - Dioda je polarizovaná - kratší nožička jde do hranaté díry
Zapájejte diodu D1 (dioda) na horní stranu desky.

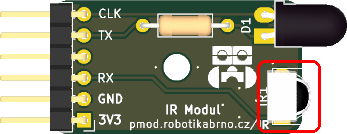

5. IR senzor¤
Zapájejte IR1 (IR senzor, VS1838b) na horní stranu DPS.
