Manuál k modulu¤
Součástky¤
| Označení | Typ | Hodnota | Počet |
|---|---|---|---|
| BZ1 | bzučák | — | 1 |
| J1 | pinový konektor 2.54 mm | — | 1 |
| R1 | rezistor | 330 Ω | 1 |
1. Prázdná deska¤
Prázdná deska připravená k osazování.
2. Rezistor¤
Zapájejte rezistor R1 (rezistor, 330 Ω) na horní stranu DPS.
3. Pinový konektor 2.54 mm¤
Zapájejte pinový konektor J1 na horní stranu desky.

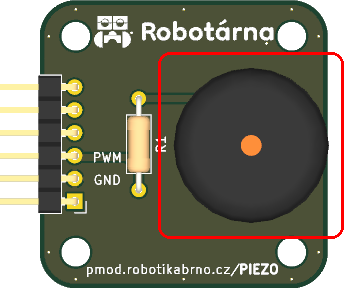

4. Bzučák¤
Zapájejte BZ1 (bzučák) na horní stranu DPS.
