Manuál k modulu¤
Součástky¤
| Označení | Typ | Hodnota | Počet |
|---|---|---|---|
| U1 | joystick | COM-09032 | 1 |
| C1 | kondenzátor | 0.1 µF | 1 |
| J1 | pinový konektor 2.54 mm | — | 1 |
| R2 | rezistor | 1 kΩ | 1 |
| R1 | rezistor | 10 kΩ | 1 |
1. Prázdná deska¤
Prázdná deska připravená k osazování.
2. Rezistor¤
Zapájejte na spodní stranu DPS rezistor R1 (rezistor, 10 kΩ).
3. Rezistor¤
Zapájejte rezistor R2 (rezistor, 1 kΩ) na spodní stranu DPS.
4. Kondenzátor¤
Zaletujte kondenzátor C1 (0.1 µF) na spodní stranu DPS.

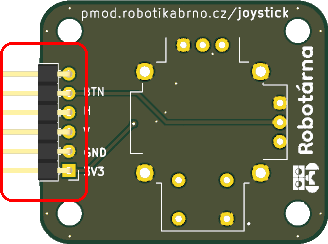

5. Pinový konektor 2.54 mm¤
Zapájejte pinový konektor J1 na horní stranu desky.

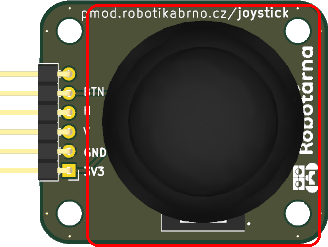

6. Joystick¤
Zapájejte joystick U1 (COM-09032) na horní stranu DPS.
