Manuál k modulu¤
Součástky¤
| Označení | Typ | Hodnota | Počet |
|---|---|---|---|
| J1 | pinový konektor | 6pin | 1 |
| R1 | rezistor | 4.7 kΩ | 1 |
| U1 | teploměrný senzor | DS18B20 | 1 |
1. Prázdná deska¤
Prázdná deska připravená k osazování.
2. Rezistor¤
Zapájejte rezistor R1 (rezistor, 4.7 kΩ) na horní stranu DPS.

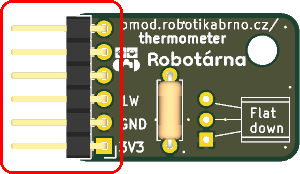

3. Pinový konektor 2.54 mm¤
Zapájejte pinový konektor J1 na horní stranu desky.
4. Teploměrný senzor¤
Zapájejte teploměrný senzor U1 (DS18B20) na horní stranu DPS.
